Cách lắp camera an ninh gia đình chuẩn từ A-Z cho người mới bắt đầu

Trong bài viết này chúng tôi sẽ hướng dẫn chi tiết cách lắp đặt camera an ninh gia đình loại analog có dây. Các loại camera khác chúng tôi sẽ hướng dẫn trong các bài viết khác. Để biết rõ hơn về từng loại camera an ninh bạn nên xem thêm bài viết

• Nên mua camera an ninh loại nào?

1. Lắp đặt camera an ninh gia đình cần những gì?

Sau đây là danh mục các vật tư và danh sách các công cụ dụng cụ cần thiết để lắp đặt hệ thống camera an ninh gia đình hoàn chỉnh

Vật tư trọn bộ camera an ninh bao gồm:

• Camera an ninh
• Đầu ghi hình camera
• Jack camera BNC, F5 (Nếu sử dụng cáp RG6) / Jack Balun nếu sử dụng dây 4C
• Nguồn adaptor 12V
• Ổ cứng camera chuyên dụng Seagate/Toshiba/Western
• Dây cáp đồng trục RG6/ Dây 4C
• Dây điện đôi cấp nguồn cadivi VCM0,75 x2
• Dây HDMI kết nối đầu ghi với màn hình tivi
• Dây mạng Cat5e/ Cat6 kết nối hệ thống với internet
• Hộp BOX dùng làm gọn dây, jack cho đẹp hơn

Dụng cụ thi công lắp đặt bao gồm:

• Máy khoan, mũi khoan tường 6mm
• Búa đinh
• Máy bắn vít/ tuốc tua vít
• Dao dọc giấy
• Băng keo
• Dây rút
• Kìm cắt

Trước khi lắp đặt chúng ta tìm hiểu sơ đồ nguyên lý chung hệ thống camera để có cái nhìn tổng quát giúp chúng ta định hình được các bước thi công nhanh chóng hơn.

2. Sơ đồ nguyên lý hệ thống camera an ninh gia đình

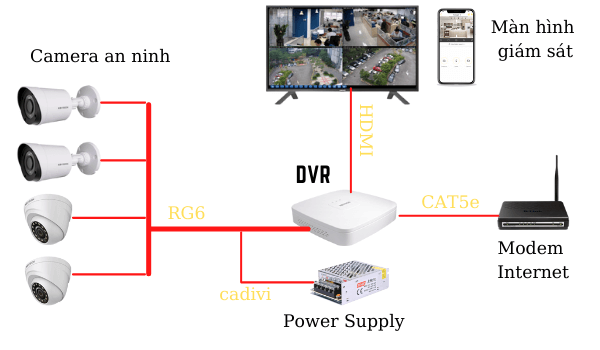

Sơ đồ nguyên lý hệ thống camera an ninh gia đình



3. Làm thế nào để lắp đặt camera an ninh gia đình như một chuyên gia

Thật lãng phí tiền của nếu bạn lắp camera quan sát mọi ngóc ngách của ngôi nhà. Để tiết kiệm tiền bạc cho gia đình bạn chỉ nên lắp camera cho các vị trí ưu tiên quan trọng của ngôi nhà.

a. Xác định vị trí lắp đặt camera an ninh phù hợp nhất

Xác định đúng vị trí lắp đặt giúp tiết kiệm thời gian thi công cũng như  phương hướng và đường đi của dây tín hiệu, dây nguồn phù hợp nhất.

Hãy quan sát kỹ xung quanh nhà của bạn để tìm vị trí tốt nhất để lắp đặt camera an ninh gia đình – một vị trí có tầm nhìn rõ ràng về khu vực ưu tiên, chẳng hạn như cửa trước, cửa sau, ban công, cửa sổ để ngăn chặn những kẻ đột nhập; khu  vực hàng rào  để có thể quan sát những gì xảy ra xung quanh nhà hay có kẻ đang rình mò nhà bạn; một vị trí khác cũng nên lắp đó là khu vực sinh hoạt chung như phòng khách, khu vực cầu thang, hành lang trước phòng ngủ, khu vực có chứa những tài sản quan trọng.

Xem thêm: Vị trí lắp camera an ninh gia đình tốt nhất

Những khu vực bạn không nên lắp đặt camera an ninh:

Lắp camera an ninh gia đình mục đích quan trọng là bảo vệ người và tài sản trong nhà bạn đồng thời cũng giúp bạn dễ dàng kiểm soát và yên tâm hơn khi nhà có người già và trẻ nhỏ. Tuy nhiên các thiết bị có kết nối với internet thì nguy cơ bị hack cũng không tránh khỏi. Vì vậy để tránh xảy ra việc rò rỉ những thông tin cá nhân không mong muốn tuyệt đối không nên lắp camera trong phòng ngủ, phòng riêng, phòng tắm và những vị trí nhạy cảm khác để bảo vệ quyền riêng tư cho các thành viên trong gia đình bạn.
Thay vào đó chúng ta có thể lắp đặt những thiết bị chống trộm, chống đột nhập như cảm biến hồng ngoại, cửa từ, cảm biến rung tại những vị trí nhạy cảm hoặc lắp camera an ninh tại khu vực hành lang phía ngoài.

Các bạn có thể tham khảo bài viết >> Làm thế nào để bảo vệ camera gia đình khỏi tin tặc << để biết thêm cách bảo vệ camera an ninh khỏi những kẻ phá hoại.

Nguyên tắc bố trí lắp đặt camera an ninh ngoài trời

• Quyết định xem bạn muốn lắp camera lộ thiên hay giấu kín. Camera an ninh được lắp lộ thiên cững là một biện pháp ngăn chặn hiệu quả với những tên trộm vặt hoặc những hành vi trộm cắp bộc phát. Tuy nhiên nếu bạn cần thu thập thông tin hay chứng cứ quan trọng thì bạn cũng có thể lắp camera ngụy trang hay camera giấu kín.
• Đối với những camera lắp ngoài trời bạn cần quan tâm tới thông số bảo vệ chống bụi bẩn và chống thấm nước của camera. Hoặc bạn cũng có thể lắp đặt một camera dưới mái hiên, mái che để bảo vệ khỏi các tác nhân thời tiết.
• Không lắp camera chiếu ngược hướng từ dưới lên. Ánh sáng mặt trời có thể làm chói lóa và không nhìn thấy rõ điểm cần quan sát. Mặt khác camera hướng ngược lên có thể làm đọng lại nước mưa và bụi bẩn trên ống kính.

Nguyên tắc bố trí lắp đặt camera an ninh trong nhà

Ánh sáng rất quan trọng quyết định màu sắc hình ảnh và độ sắc nét của camera an ninh gia đình. Trong nhà và ngoài trời có sự chênh lệch về độ sáng vì vậy để hình ảnh không bị tối, mờ, ngược sáng cần lưu ý:

• Tránh những vị trí lắp camera có hướng ngược với hướng của bất kỳ nguồn sáng mạnh nào như cửa, đèn..
• Không nên lắp camera hướng trực tiếp ra cửa chính, cửa sổ mà nên chọn vị trí lệch so với hướng của ánh sáng nhưng vẫn có thể quan sát được các vị trí cửa sổ và cửa ra vào.

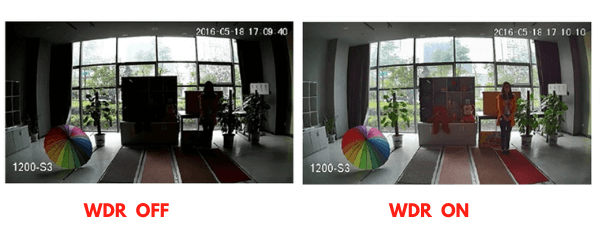

Tuy nhiên một số camera hiện nay có trang bị tính năng WDR có thể hạn chế được phần nào. Nếu không có vị trí nào có ánh sáng tốt hơn thì ta có thể lắp ngược sáng và bật chế độ WDR để hình ảnh rõ hơn.

• Góc nhìn camera cũng cần phải lưu ý khi xác định vị trí lắp đặt.

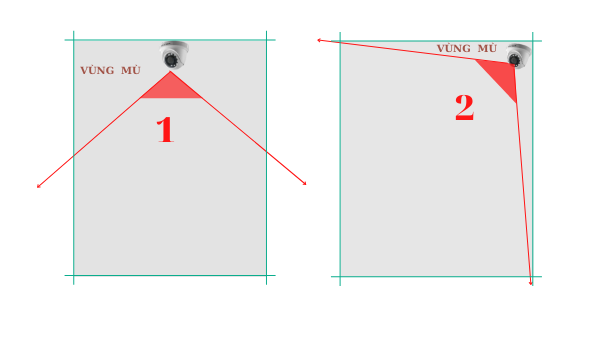

Góc nhìn và điểm mù của camera an ninh

Vị trí lắp camera như hình số 1 thì vùng mù nhiều hơn so với cách lắp như hình số 2. Tuy nhiên tùy theo diện tích, không gian của căn phòng hoặc khu vực hành lang mà chọn vị trí thích hợp. Nếu phòng có diện tích rộng hình dạng vuông hoặc gần vuông thì nên lắp theo cách số 2 sẽ cho góc nhìn rộng và bao quát được căn phòng. Nếu khu vực hành lang hoặc phòng dài dạng ống thì nên lắp vị trí như hình số 1 cho góc nhìn cân đối và đẹp hơn.

Tóm lại xác định vị trí camera thỏa mãn các điều kiện sau:

- Đúng mục đích cần giám sát

- Góc nhìn rộng, cân đối

- Tránh được các luồng sáng mạnh, hướng nhìn cho hình ảnh đẹp nhất

- Đảm bảo khuyến cáo nhà sản xuất về các điều kiện thời tiết

- Chiều cao phù hợp tránh phá hoại và đảm bảo góc nhìn phù hợp

- Vị trí tốt nhất để dễ dàng cấp nguồn và đi dây về đầu ghi trung tâm

b. Xác định vị trí đặt đầu ghi hình

Đầu ghi hình là nơi tập trung tín hiệu camera về và lưu trữ dữ liệu nên rất quan trọng. Xác định vị trí đặt đầu ghi hợp lý giúp tiết kiệm chi phí đường dây, nhân công lắp đặt, dễ dàng xem và truy xuất dữ liệu camera đồng thời hạn chế được sự phá hoại kẻ gian.

Vị trí tốt nhất để đặt đầu ghi hình camera là thỏa mãn được các tiêu chí sau:

- Gần màn hình giám sát nhất

- Vị trí ít người thấy

- Có thể kết nối internet dễ dàng

- Vị trí giúp đi dây đến các camera thuận tiện và gần nhất

c. Lắp đặt camera an ninh và đường dây

Sau khi đã xác định được chính xác vị trí ta thực hiện công việc lắp đặt, đi dây và đấu nối vào hệ thống. Các bước thực hiện như sau:

- Đánh dấu vị trí lắp camera

- Khoan lỗ, đóng tacke

- Bắt vít cố định camera giám sát

- Chỉnh sơ góc cam hướng tới vị trí cần giám sát

- Luồn dây kết nối từ camera tới đầu thu và dây cấp nguồn cho camera.

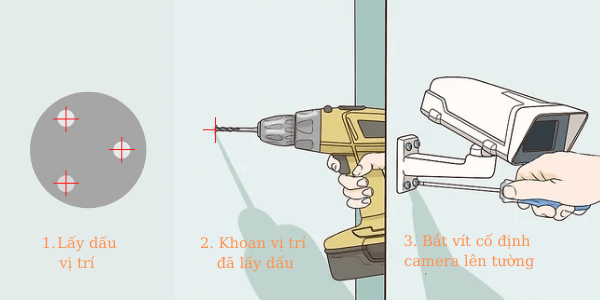

Cách lắp đặt camera an ninh gia đình



Lưu ý khi thi công dây:

- Luồn ống điện hoặc nẹp để đảm bảo thẩm mỹ cho ngôi nhà.

- Đối với các đường dây phải đi xuyên tường thì nên khoan lỗ vừa dây đi qua để đảm bảo thẩm mỹ.

- Trường hợp đi dây từ phía ngoài vào trong ngôi nhà các bạn cần lưu ý khoan lỗ khoan sao cho hướng dốc từ trong ra ngoài để nước không theo dây chảy vào nhà.

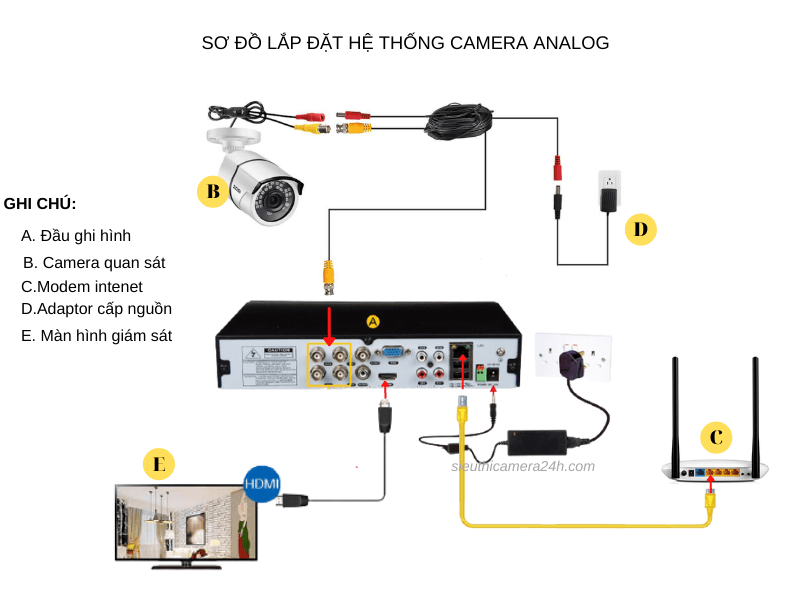

d. Lắp đặt đầu ghi hình camera và kết nối thiết bị

- Mở đầu ghi và lắp ổ cứng ghi hình

- Lắp đầu cố định vào tủ hoặc treo lên tường, kệ

- Kết nối dây tín hiệu từ camera về đầu ghi hình

- Kết nối internet bằng dây mạng LAN từ đầu ghi sang Modem wifi

- Kết nối lên màn hình giám sát bằng dây VGA hoặc HDMI

e. Lên hình và cài đặt tinh chỉnh hệ thống

- Kiểm tra lại các kết nối, đầu jack nguồn, jack tín hiệu rồi cấp nguồn cho toàn bộ hệ thống. Nếu các kết nối đã đúng theo các bước thì camera sẽ lên hình bình thường.

- Xem và chỉnh lại các góc quan sát cho phù hợp nhất

- Cấu hình mạng để kết nối hệ thống với internet (nếu cần)

- Cài đặt phần mềm để xem camera trên điện thoại và máy tính coi như hoàn chỉnh việc lắp đặt một hệ thống camera an ninh cho gia đình.

4. Xử lý các lỗi thường gặp khi lắp đặt camera an ninh gia đình:

Màn hình giám sát không kết nối được với hệ thống.

Hướng xử lý:

 + Kiểm tra lại dây kết nối từ đầu ghi tới màn hình giám sát. Nếu có sợi dây khác có thể thay thử để chắc chắn rằng dây không bị hư.

 + Kiểm tra và chắc chắn rằng đã cấp nguồn cho đầu ghi hình

 + Kiểm tra ngõ vào trên tivi VGA/HDMI1/HDMI2/HDMI3 (chọn đúng ngõ vào video trên remote)

Camera không lên hình

- Kiểm tra nguồn cấp tại camera. Lưu ý nguồn camera là nguồn DC vì vậy hãy chắc chắn nguồn cấp đã đấu đúng chiều (+)/ (-)

- Kiểm tra lại đầu jack camera cả hai phía đầu ghi hình và đầu phía camera. Thay đầu jack khác để chắc chắn rằng jack không bị hư

Camera bị ngược sáng hay lóa sáng

Triệu chứng:

- Hình ảnh bị lóa không nhìn rõ vật thể. Chỗ sáng quá chỗ tối quá, nhìn mặt người đen thui.

Cách xử lý:

- Chỉnh lại góc nhìn camera tránh hoặc giảm luồng sáng mạnh chiếu vào.

- Bật chế độ chống ngược sáng DWDR. hoặc HLC trong phần cài đặt camera

Camera bị nhiễu sọc ngang

Triệu chứng: Hình ảnh bị nhiễu sọc ngang trên màn hình hoặc lúc có màu lúc không đôi khi bị mất hình

Cách xử lý:

- Kiểm tra xem camera có lắp trực tiếp lên kim loại như cột thép, mái tôn... không. Nếu có hãy chuyển sang vị trí khác hoặc lót thêm tấm đế để camera không tiếp xúc với bề mặt kim loại.

- Kiểm tra và vặn chặt lại 2 đầu jack cắm.

- Kiểm tra xem đường dây có bị quá dài không

Camera bị nhiễu gợn sóng

Triệu chứng: Hình ảnh camera bị nhiễu và có những gợn sóng ngang màn hình nối tiếp nhau

Cách xử lý:

- Kiểm tra lại nguồn của camera. Công suất của nguồn không đủ hoặc nguồn đặt quá xa camera.

- Kiểm tra xem camera có đặt gần các thiết bị từ tính không như lò vi sóng, bếp điện từ, ...

Trên đây vinaso đã hướng dẫn bạn chi tiết cách lắp đặt một hệ thống camera an ninh cho gia đình hoàn chỉnh. Nếu bạn là người yêu công nghệ thích khám phá hoặc bạn muốn mua camera an ninh về tự lắp đặt cho gia đình để tiết kiệm chi phí thì hãy đọc kỹ và thực hiện từng bước bạn sẽ có một hệ thống camera thật tuyệt vời.

Nếu bạn không rành về việc chạy dây cáp hay khoan tường thì bạn nên mua một hệ thống camera đã kèm dịch vụ lắp đặt hoặc mua camera về và liên hệ với một công ty uy tín gần nơi bạn ở để họ có thể lắp đặt cho bạn một hệ thống camera an ninh gia đình chuyên nghiệp.
